FECHA DEL EXAMEN DE SEPTIEMBRE

¡HOLA! AQUÍ OS PONGO LA FECHA del examen de septiembre de dibujo técnico II

DT II               MARTES, 4 SEP     13:00-14:30

Repaso últimos días

Aquí os pongo los ejercicios que vimos el viernes 18 de mayo en clase, se trata de ejercicios de AFINIDAD que no habíamos visto y otros de repaso


Dado el triángulo ABC, el eje de afinidad y                                                                                                                 una dirección,                                                                                                                                                               hacer que su triángulo afín sea rectángulo.

1. Las rectas CA y CB llegan al eje en los puntos dobles PP y QQ, se hace la mediatriz a esa distancia en el eje y desde M un arco capaz del ángulo recto(semicircunferencia), hallamos C' siguiendo paralela la dirección de afinidad hasta el arco. Desde C' se hallan las rectas afines y en ellas los vértices.

Dado el triángulo ABC, y el eje de afinidad, se pide: trazar su triángulo equilátero afín.

1. Se alargan las rectas BC y BA hasta el eje. Puntos 1- 1' y 2- 2'
2. Entre los puntos 1-1' y 2-2' se hace el arco capaz de 60º
3. Se busca el punto M, mitad de la base del triángulo, que se une con B en otra recta que llega al eje en 3-3'
4. Al segmento 1-1' y 3-3' se le hace un arco capaz de 30º.
5. Donde se cortan los dos arcos capaces se encuentra el vértice B' y la dirección de afinidad al unirse con B.
6. Buscamos los puntos A' y C' en las rectas afines paralelamente a la dirección de afinidad.

Dada una circunferencia, el eje de afinidad y una dirección, hallar la elipse afín con sus ejes.

1. Escoger dos diámetros perpendiculares que ampliándolos en rectas vayan a cortar el eje.
2. Desde el segmento acotado en el eje por los dos puntos anteriores se hace una circunferencia cuyo centro es la mediatriz, esta circunferencia pasa por C y C' y sigue la dirección de afinidad, lo demás está explicado en ejercicios anteriores.

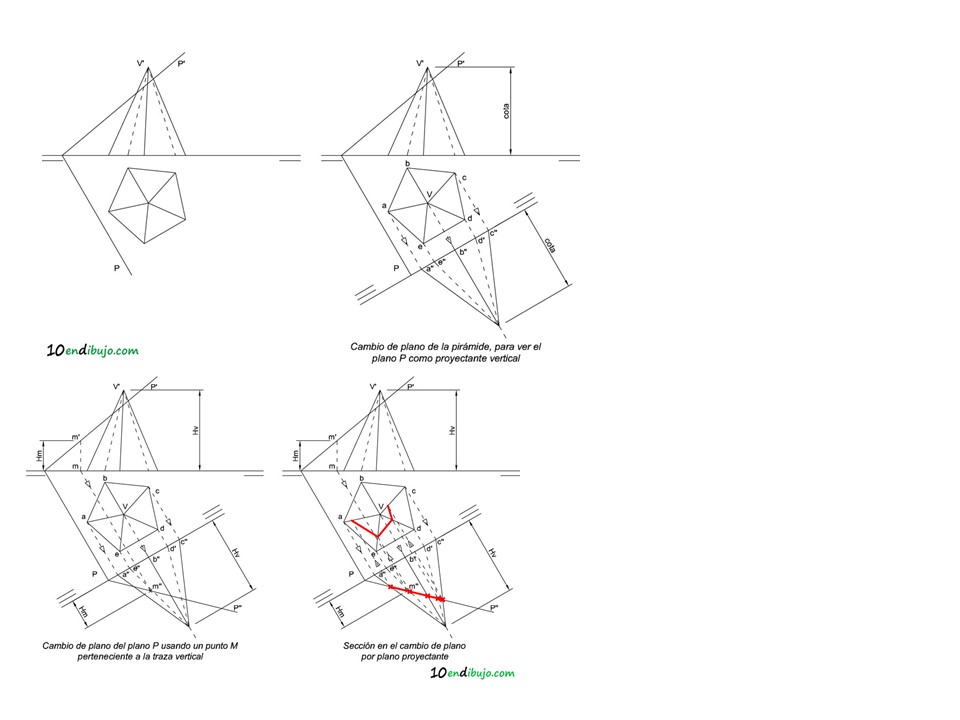

SECCIONES EN DIÉDRICO

Aquí os pongo las diapositivas de secciones que vimos en clase

EXAMEN CURVAS CÓNICAS

PRÓXIMO EXAMEN DE CURVAS CÓNICAS PARA 2º BTO:
MIÉRCOLES 22 DE NOVIEMBRE DE 2017

CONTENIDO:
-CONSTRUCCIÓN DE CURVAS POR MÉTODO DE PUNTOS
-TANGENTES A LAS CURVAS EN UN PUNTO DE ELLAS
-TANGENTES DESDE UN PUNTO EXTERIOR
-TANGENTES A UNA DIRECCIÓN DADA
-CONSTRUCCIÓN DE CURVAS DADOS OTROS PARÁMETROS: TANGENTES, CIRCUNFERENCIA PRINCIPAL, SIMÉTRICOS DE LOS FOCOS...

TANGENCIAS POR POTENCIA

POTENCIA
http://dibujo.ramondelaguila.com/?page_id=2327#potencia
En esta entrada tenéis muy bien explicado el concepto de potencia, eje radical y centro radical










TANGENCIAS POR POTENCIA :CASOS




Circunferencias tangentes a una recta y a una circunferencia con un punto de tangencia en ella.

Circunferencias tangentes a dos rectas convergentes y que pasen por un punto entre ellas

Circunferencias tangentes a una circunferencia y a una recta con un punto de tangencia en esta última

Circunferencias tangentes a dos rectas convergentes y que pasen por un punto entre ellas

Circunferencias tangentes a otra y que pasen por dos puntos exteriores

Circunferencias tangentes a una recta y que pasen por dos puntos exteriores

FECHA PRUEBA EXTRAORDINARIA DE SEPTIEMBRE

EL EXAMEN DE SEPTIEMBRE DE DIBUJO TÉCNICO II PARA 2º DE BTO. SERÁ EL DÍA:
LUNES 4 DE SEPTIEMBRE DE 13:00 A 14:30

REPASO NORMALIZACIÓN

MIRA ESTA PÁG. WEB CON EJERCICIOS DENORMALIZACIÓN


https://docs.google.com/viewer?a=v&pid=sites&srcid=ZGVmYXVsdGRvbWFpbnxkaWJ1am90ZWNuaWNvc21waWxhcnxneDoyNGM0MzMwNjgxODA0MWZj

AQUÍ TIENES VÍDEOS EXPLICATIVOS

http://trazoide.com/cortes/
